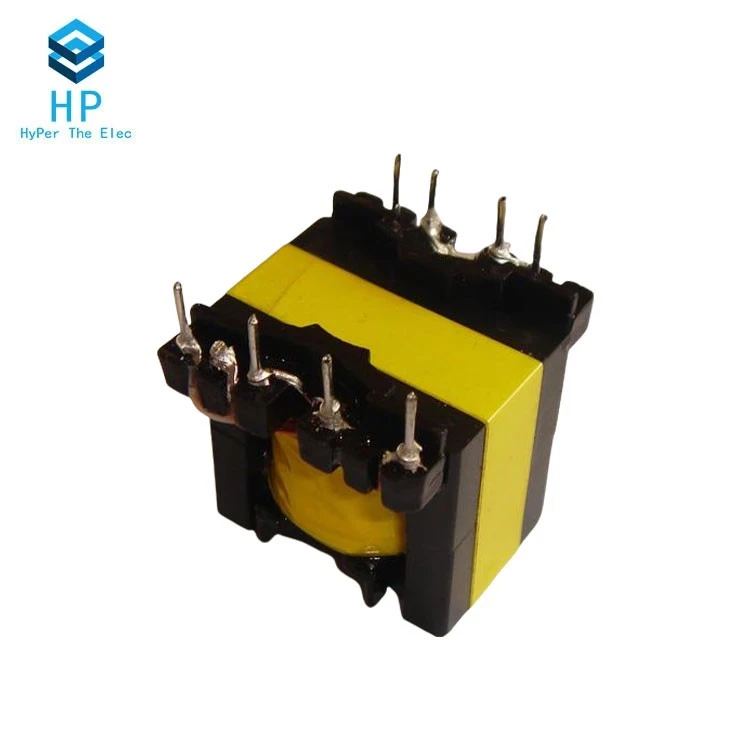

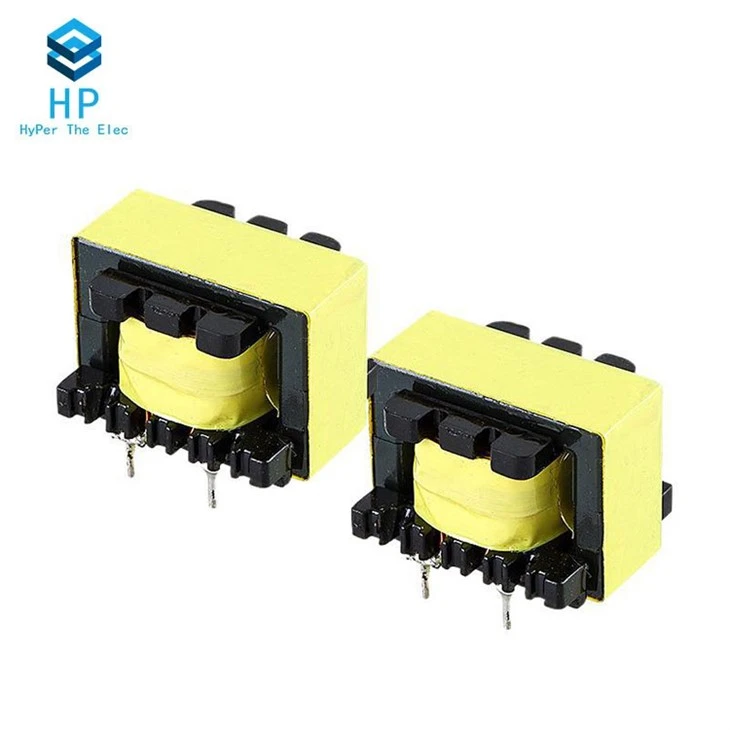

Güç Elektronik Trafosu

Elektrik güç transformatörü bir tür yumuşak manyetik ve elektromanyetik bileşendir, işlevi güç iletimi, voltaj dönüşümü ve izolasyon izolasyonudur ve güç kaynağı teknolojisi ve güç elektroniği teknolojisinde yaygın olarak kullanılmaktadır.

Güç transformatörleri hemen hemen tüm elektronik ürünlerde kullanılır ve prensipleri basittir, ancak transformatörlerin sarma işlemi, farklı kullanım durumlarına (farklı kullanımlara) göre farklı gereksinimlere sahip olacaktır. Transformatörün ana fonksiyonları şunlardır: voltaj dönüşümü; Empedans dönüşümü; izolasyon; Gerilim regülasyonu (manyetik doyma transformatörü), vb. Transformatörün yaygın olarak kullanılan çekirdek şekli genellikle bir E ve C çekirdeğidir.

Elektronik güç transformatörünün boyutuna göre, güç transformatörü birkaç dereceye ayrılabilir: yüksek güç için 10kVA'dan fazla, orta güç için 10kVA ~ 0,5kVA, 0,5kVA ~ Küçük güç için 25VA ve mikro güç için 25VA'nın altında. İletim gücü farklıdır, güç transformatörünün tasarımı aynı değildir ve açıkça anlaşılmalıdır.

Çizim özelleştirme desteği

Yaygın olarak kullanılan güç transformatörlerinin sınıflandırılması şu şekilde özetlenebilir:

1, faz sayısına göre:

(1) Tek fazlı güç transformatörü: Tek fazlı yük ve üç fazlı güç transformatörü grubu için kullanılır.

(2) Üç fazlı güç transformatörü: Üç fazlı sistemlerin voltajının yükselmesi ve düşmesi için kullanılır.

2, soğutma yöntemine göre:

(1) Kuru güç transformatörleri: genellikle yerel aydınlatma, elektronik hatlar ve diğer küçük kapasiteli güç transformatörleri için kullanılan soğutma için hava taşınımına dayanır.

(2) Yağa batırılmış güç transformatörü: yağa batırılmış kendi kendine soğutma, yağa batırılmış hava soğutması, yağa batırılmış su soğutması, cebri yağ sirkülasyonu vb. gibi bir soğutma ortamı olarak yağa dayanır.

3. Kullanıma göre bölünmüş:

(1) Güç elektroniği transformatörü: Güç iletimi ve dağıtım sisteminin yukarı ve aşağı voltajı için kullanılır.

(2) Ölçü transformatörleri: Ölçü aletleri ve röle koruma cihazları için gerilim transformatörleri, akım transformatörleri gibi.

(3) Test transformatörü: elektrikli ekipmanlar için yüksek voltaj, yüksek voltaj testi üretebilir.

(4) Özel transformatörler: elektrikli fırın transformatörleri, redresör transformatörü, ayar transformatörü vb.

4, sarma formuna göre:

(1) Çift sargılı transformatör: Güç sistemindeki iki voltaj seviyesini bağlamak için kullanılır.

(2) Üç sargılı transformatör: genellikle güç sistemi bölgesel trafo merkezlerinde üç voltaj seviyesini bağlamak için kullanılır.

(3) Ototransformatör: farklı voltajlara sahip güç sistemlerini bağlamak için kullanılır. Sıradan bir yükseltme veya düşürme transformatörü olarak da kullanılabilir.

5, çekirdek forma göre:

(1) Çekirdek transformatör: yüksek voltaj için güç transformatörü.

(2) Amorf alaşımlı transformatör: amorf alaşımlı çekirdek transformatör, yeni bir tür manyetik iletken malzemedir, yüksüz akım yaklaşık% 80 oranında düşer, ideal enerji tasarrufu etkisine sahip bir dağıtım transformatörüdür, özellikle kırsal elektrik şebekeleri ve gelişmekte olan bölgeler için uygundur ve Düşük yük oranına sahip diğer yerler.

(3) Kabuk transformatörü: elektrikli fırın transformatörü, kaynak transformatörü gibi yüksek akım için özel transformatör; Veya elektronik aletler ve televizyon, radyo ve diğer güç transformatörleri için.

Orijinal: Wuxi, Jiangsu, Çin

Sertifikasyon: ISO9001, CE, ISO14001, OHSAS18001 vb.

Fiyat: Pazarlık edilebilir

Malzeme: İskelet, manyetik çekirdek, emaye tel, yalıtım bandı vb.

Voltaj: 380V 50Hz, voltaj yerel talebe göre olabilir

Ödeme süresi: TT, LC

Teslim tarihi: Pazarlık edilebilir

Ambalaj: ihracat standardı

Pazar: Orta Doğu/Afrika/Asya/Güney Amerika/Avrupa/Kuzey Amerika

Garanti: 1 yıl

Adedi: 1 takım

1. Çalışma frekansı

Transformatör çekirdek kaybının frekans ile büyük bir ilişkisi vardır, bu nedenle çalışma frekansı olarak adlandırılan kullanım frekansına göre tasarlanmalı ve kullanılmalıdır.

2, anma gücü

Belirlenen frekans ve gerilimde transformatör, belirlenen sıcaklık artışının çıkış gücünü aşmadan uzun süre çalışabilir.

3, anma gerilimi

Transformatörün bobinine uygulanmasına izin verilen voltajı ifade eder ve çalışırken belirtilen değerden büyük olmamalıdır.

4. Gerilim oranı

Transformatörün primer gerilimi ile sekonder geriliminin oranını ifade eder ve yüksüz gerilim oranı ile yük gerilim oranı arasındaki farkı ifade eder.

5, yük akımı yok

İkincil transformatör açık olduğunda, birincilde hala yüksüz akım adı verilen belirli bir akım vardır. Yüksüz akım, mıknatıslanma akımından (manyetik akı üretir) ve demir kaybı akımından (demir çekirdeğin kaybından kaynaklanır) oluşur. 50Hz'lik bir güç transformatörü için yüksüz akım, mıknatıslama akımına eşittir.

6, yüksüz kayıp

Primer güç kaybında ölçülen, transformatörün sekonder açık devresini ifade eder. Ana kayıp, demir çekirdeğin kaybıdır ve bunu birincil bobinin bakır direncindeki yüksüz akımın kaybı (bakır kaybı) takip eder; bu çok küçüktür.

7. Verimlilik

İkincil güç P2'nin birincil güç P1'e oranını ifade eder. Genellikle transformatörün nominal gücü ne kadar büyük olursa, verim de o kadar yüksek olur.

8, yalıtım direnci

Transformatörün bobinleri arasındaki ve bobinler ile demir çekirdek arasındaki yalıtım performansını gösterir. Yalıtım direncinin düzeyi kullanılan yalıtım malzemesinin performansına, sıcaklık düzeyine ve nem derecesine bağlıdır.
